Topografía

La topografía es una Técnica que consiste en describir y representar en un plano la superficie o el relieve de un terreno. Aquí se les enseña el uso de instrumentos indispensables para medir las alturas del suelo.

ASPECTO TEÓRICO Nivelación Llamado también altimetría, consiste en procedimientos por medio de los cuales se determina la altitud de un punto, respecto a un plano horizontal de referencia

Cota: Es la altitud de un punto respecto a un plano horizontal de referencia, por lo que se tiene las cotas relativas y las cotas absolutas.

 Vista atrás (+) La primera lectura atrás se realizará desde la primera posición instrumental y poniendo la mira sobre el P.R.1., así, sumándole a la cota de éste la lectura en la mira, obtendremos la primera cota instrumental que es la altura a la que se encuentra el hilo medio del retículo del nivel. Tanto la lectura atrás como la cota instrumental serán llevadas al registro.

Vista intermedia: Las lecturas intermedias se realizarán de la misma forma que la primera lectura atrás, es decir, poniendo la mira sobre el punto y leyendo el valor desde el nivel sin cambiarlo de la última posición instrumental.

 vista adelante (-) La lectura adelante se realizará sobre un punto antes de que la lectura en la mira ya no se pueda hacer de forma clara, o sea cuando ésta ya se encuentre bastante alejada del nivel. También se efectuará cuando el relieve lo exija debido a que no sea posible ver la mira por el anteojo del nivel.

Los puntos donde se realiza la lectura adelante se denominan puntos de cambio y sirven para hacer el cambio de posición instrumental. Estos puntos de cambio deberán situarse en lugares adecuados y estables. Tras la lectura adelante se realizará un cambio de posición instrumental, ubicando el nivel en un nuevo lugar y corrigiéndolo;luego se hará una lectura atrás sobre el mismo punto donde se hizo la lectura adelante para así determinar la nueva cota instrumental.
 Lectura de la mira al punto de cota conocida. Lectura de la mira que corresponde al punto de cota por conocer.

Altura del instrumento: Es la altura con respecto al nivel del suelo (Nivel de Ingeniero)

 MATERIALES O INSTRUMENTOS 1 Un Nivel de Ingeniero (Equialtímetro) 2 Un Trípode 3 Dos miras plegables de 04 m. 4 Una Huincha A. Un Nivel de Ingeniero (Equialtímetro): Es un instrumento que sirve para medir diferencias de altura entre dos puntos, para determinar estas diferencias, este instrumento se basa en la determinación de planos horizontales a través de una burbuja que sirve para fijar correctamente este plano y un anteojo que tiene la función de incrementar la visual del observador.

Puesta en estación del nivel Pasos:

1 Se sueltan los tornillos de las patas del trípode; se colocan las patas juntas tal como se muestra hasta que el nivel de la plataforma coincida aproximadamente con el de la quijada del operador.

 En esa posición se ajustan los tornillos

2 Se instala el equipo en la plataforma del trípode con ayuda del tornillo de sujeción; este proceso debe realizarse con mucho cuidado para evitar que el altímetro caiga al suelo. Se extienden las patas del trípode, teniendo en cuenta las siguientes condiciones: - La base de las patas del trípode deben formar aproximadamente un triángulo equilátero. - La plataforma del trípode debe estar a la vista del operador en posición horizontal.

3 Se realiza el calado del nivel esférico. Para este proceso existen dos posibilidades: - Cuando el equaltímetro está provisto de tornillos nivelantes; se ubica el telescopio paralelo a la línea de la recta que une dos tornillos nivelantes cualesquiera, luego se giran simultáneamente los dos tornillos, ya se hacia afuera o hacia adentro según sea el caso. Con la ayuda del tercer tornillo se realiza el calado de la burbuja. - Cuando el equialtímetro no tiene tornillos nivelantes; se afloja el tornillo de sujeción del instrumento y moviendo este coordinadamente con el equipo, se realiza el calado del ojo del pollo.

 4 Se dirige la visual hacia el alineamiento elegido.

 5 Se realiza el centrado definitivo, para lo cual se presentan dos posibilidades: - Cuando el equipo tiene un nivel tubular, para calar la burbuja, se hace uso del tornillo nivelante que más se acerque al eje de la directriz del nivel tubular. - Cuando el equipo tiene un nivel de burbuja partida (parábola),bien este caso se realiza el centrado de la burbuja con ayuda del tornillo basculante

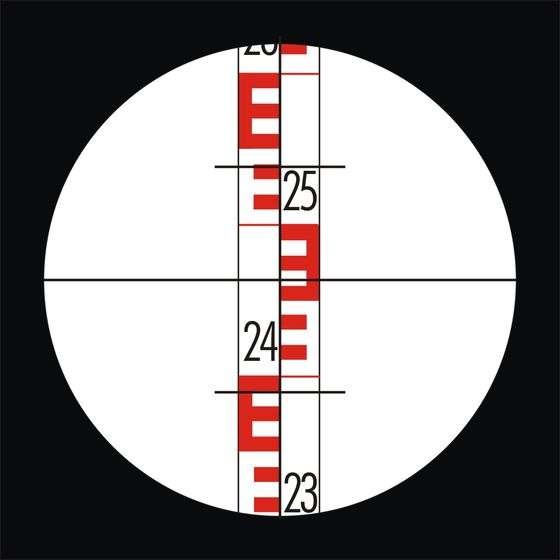

Vista desde el ocular del nivel

Se coloca el nivel en el extremo de la zona de cota conocida, mientras se instalan las miras en los puntos A y B; para luego calcular la cota del punto B. La distancia PA debe ser lo suficiente,tal que te permita al operador visualizar sin dificultad la lectura de la mira en “A”
